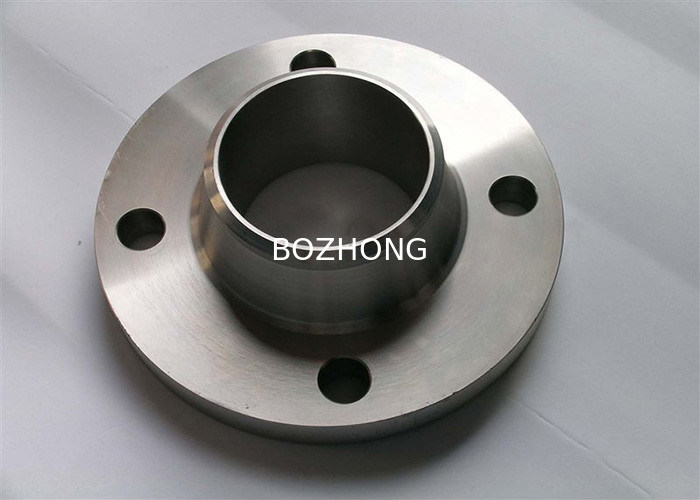

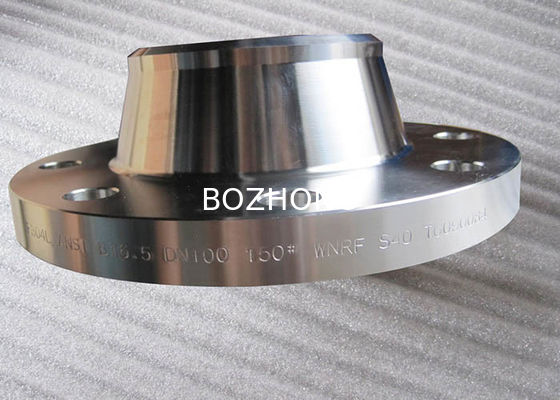

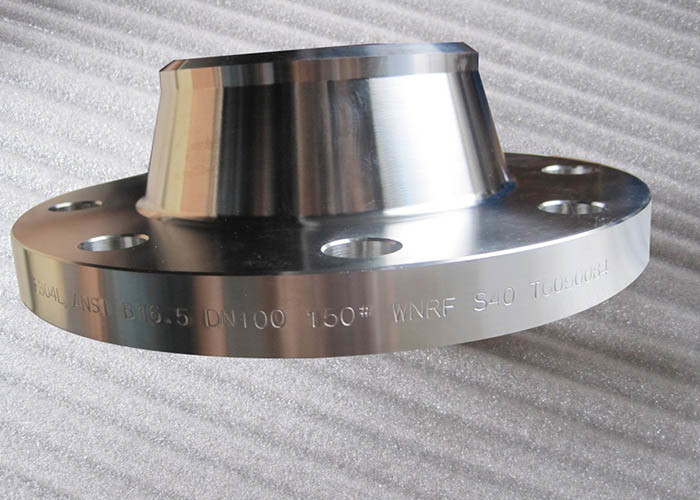

F304/ inoxydable 304L forgé bride type haute température de rf de bride résistante
Les brides de cou de soudure ont un hub longtemps conique et sont employées souvent pour les applications à haute pression. En commandant une bride de cou de soudure, il est important de spécifier le tuyau de programme est utilisé pour. C'est parce que le diamètre intérieur de la bride assortira le diamètre intérieur de votre tuyau. Le joint soudé bout à bout cette bride avec le tuyau avec le hub conique, rend cette bride très résistante à bomber et à une connexion très vigoureuse. Ces brides sont idéales pour des fluctuations extrêmes de la température et dans les environnements où il peut y avoir beaucoup de recourbement et manipulation des brides.
Spécifications :
1. Acier inoxydable : ASTM A 182, A 240
2. Catégorie : F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, acier inoxydable UNS S31803, 2205, acier inoxydable duplex superbe UNS S32750 de duplex
3. Taille : ″ de la norme ANSI B 16,5 de 1/2 à 24 ″ et classes150 à 2500 (gamme complète)
4. Pression : Classe de norme ANSI 150 2 500
5. Surface : Visage augmenté (rf)
La portée du système européen pour des brides d'acier inoxydable
| Type de surface d'étanchéité |
Pression nominale PN/MPA (barre) |
|
|
|
|
|
|
|
| 0,25 |
0,6 |
1 |
1,6 |
2,5 |
4 |
6,3 |
5 |
16 |
25 |
| -2,5 |
-6 |
-10 |
-16 |
-25 |
-40 |
-63 |
-100 |
-160 |
-250 |
| Visage augmenté (rf) |
DN10-300 |
DN10-2000 |
DN10-1000 |
DN10-600 |
DN10-400 |
DN10-300 |
DN10-250 |
| Surface convexe (MFM) |
- |
DN10-600 |
DN10-400 |
DN10-300 |
- |
| Langue et cannelure (TG) |
- |
DN10-600 |
DN10-400 |
DN10-300 |
- |
| Avion (FF) |
DN10-3000 |
DN10-2000 |
- |
| Visage commun d'anneau (RJ) |
- |
DN15-400 |
DN15-300 |
DN15-250 |
| |
|
|
|
|
|
|
|
|
|
|
| La portée du système américain pour des brides d'acier inoxydable |
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| Type de surface d'étanchéité |
Pression nominale PN/MPA (classe) |
|
|
|
|
| 2 |
5 |
11 |
15 |
26 |
42 |
|
|
|
|
| (150LB) |
(300LB) |
(600LB) |
(900LB) |
(1500LB) |
(2500LB) |
|
|
|
|
| Visage augmenté (rf) |
DN15-600 |
DN15-300 |
|
|
|
|
| (1/2 « à 24 ″) |
(″ 12 de 1/2 « -) |
|
|
|
|
| Surface convexe (MFM) |
- |
DN15-600 |
DN15-65 |
DN15-300 |
|
|
|
|
| (1/2 « à 24 ″) |
(″ 2,1/2 de 1/2 « -) |
(″ 12 de 1/2 « -) |
|
|
|
|
| Langue et cannelure (TG) |
- |
DN15-600 |
DN15-65 |
DN15-300 |
|
|
|
|
| (1/2 « à 24 ″) |
(″ 2,1/2 de 1/2 « -) |
(″ 12 de 1/2 « -) |
|
|
|
|
| Avion (FF) |
DN15-600 |
- |
|
|
|
|
| (1/2 « à 24 ″) |
|
|
|
|
| Visage commun d'anneau (RJ) |
DN25-600 |
DN15-600 |
DN15-300 |
|
|
|
|
| (1/2 « à 24 ″) |
(1/2 « à 24 ″) |
(″ 12 de 1/2 « -) |
|
|
|
|
Application :
Ceux-ci sont principalement employés sur l'accouplement de la chaleur des tuyaux quand il y a possibilité d'expansion de la section tandis que contrainte de flexion sur l'accouplement.
Circuit de gisement de pétrole, en mer, de refroidissement, construction navale, gaz naturel, Electric Power, projets etc. de tuyau.
Paquet :
Les produits de bride d'acier inoxydable sont emballés selon les normes internationales et les règlements aussi bien qu'aux demandes du client. Nous ferions grande attention pour éviter n'importe quels dommages pendant le stockage ou le transport des brides d'acier inoxydable.
